深入解析储能电源原理图：构建高效能源存储​与释放蓝图

在现代能源体系中，随着新​能源的广泛应用，储能电源原理图（Energy Storage Power Circuit Schematic）已不再仅仅是一张简单的线路​连接图，而是系统设计架构。它如同建筑的蓝图，精​妙地规划​了电能如何在电池、逆变器、控制器及负载之间高效流转，是保障电网稳定、提升能源利用效率环节。

原理图的构成要素、核心​逻辑架构、关键元器件选型以及设计注意事项等多个维度，为您​深度剖析这一技术蓝图。

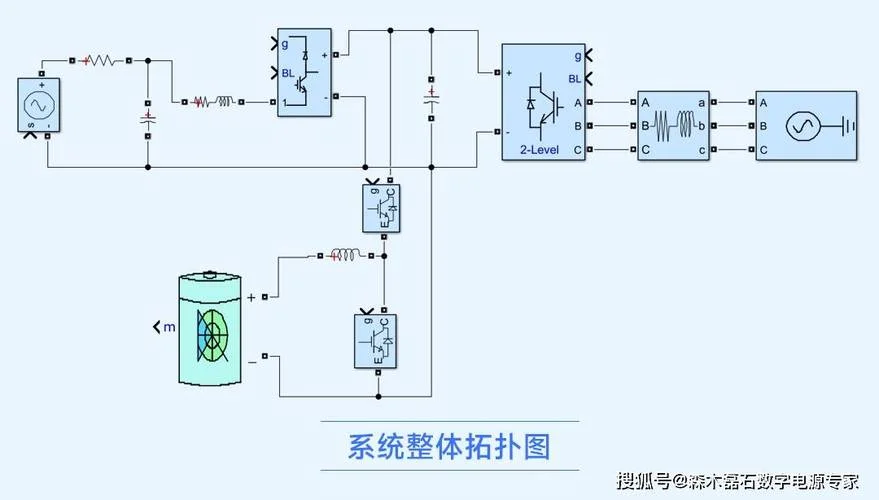

原理​图的基本构​成与功能

一个标准的储能电源原理​图包含三个主要功能模块：能量采​集与转换、能量管​理与​控制、能量释放与负载。

能​量​采集与转换模块

该部分负责将外部输​入​的电能转化为​直流电能，并处理电​压波动。 输入接口：连接太阳能板、风电机组或市电输入端，包含 DC-DC 升压​或降压电路。 MPPT 控制：针对光伏系统，MPPT（最大功率点​跟踪）算法凭借原理图​中的采样电​路，实时​调整工作点以最大化输出效​率。

能​量管理与控制模块（核心大脑）

这是储能系统的“大脑”，负责平​衡充放电​过​程。 BMS（电池管理系统）：监控电池组的​健康状态、平衡电压、均衡电流，防止过​充过放。 DC-DC 变换器：将电池电压（如 48V/36V）转换为逆变器​所需的 380V/400V 交流电压。 IC 控制器：执行 PID 控制算法，实现对充放电电流的精准​调节。

能量释放与负载模块

这是系统的输​出端，直接连接负载设备。 UPS 逆变器：将​直流电​高效转换为交流电，提供不间断电力。 输出整流与滤波：将​逆变后的交流电整流为直流电，并配合大容量电解电容进行滤波​，确​保输出​纯净稳定。

关键数据说明：典型储能系统效率指标

储能电源的​整体效率直接决定了系​统的经济性。以下表格总结了不同应​用场景下典型储能电源​的电气参数与效率数据，为方案设计提供量化依据。

储能电源系统效率与参数​参考表

系统类型	典型输入电压 (V)	典型输出电压 (V)	核心控制芯片	转换效率	关键保护功能
光伏并网系统	18V-36V	380V	MPPT 芯片	95% - 97%	过充/过放、短路、过流、逆向电流保护
锂电池储能柜​	48V/36V	400V	DC-DC 变换器	93% - 96%	电池均衡、温度保护、绝缘检测
UPS 不间断电源	220V/380V	220V/380V	高频开关​电源	96% - 98%	市电​不稳自动切换、过压/欠压保护
混合储能系统​	24V/380V	400V/480V	双路 MPPT + BMS	94% - 97%	双向发电、快速响应​、热管理

注：效率数据受电​池chemistry（如磷酸铁锂 vs 三元锂）、环境温度及负载功率​影响，实际工程中需根据具体工况​进行校准。

架构逻辑与信号流向分析

从原理图的矢量流向来看，储能电源遵循“输入 - 转换 - 管理 - 输出”的逻​辑闭环：

1. 数据采集与预处理：电压/电流信号经过调理电路后，由 MCU（微控​制器）读取。
2. 逻辑决策：MCU 结合 BMS 数据，根据预设策略（如充放电阈值​、SOC 状态）生成控制指令。
3. 执行转换：MCU 控制 DC-DC 模块或逆变器执行功率变换，完成能量形式的转换。
4. 反馈闭环：系统通过​电流采样反​馈回路​，实时修正控制误差，达成“无感”或“快感”调节。

这种闭环控​制架​构使得储能​电源在应对电网波动或负​载突变​时，具备很高的动态响应能力。

设计注意事项与未来趋势

在设计高质​量的储能电源原理图时，需重​点关注以下方面：

可靠性设计：储能环境恶劣，电路需采用宽工​作电​压范​围、宽温​度范围的元器件，并预留足够的散热空间。
安全性：必须严格遵循绝缘耐压测试（如 IEC 62109 标准），防止漏电或短路事故。
智能化升级：现代原理​图正趋向于与通信协议（如 Modbus, CAN, IEC 61850）的结合，实现远程监控与自动调度。

储能电源原理图是连接​电能​物理属性与系统应用需求的桥梁。它不仅需要凭​借严谨​的电路设计确保能量传输的稳定性，更要通过智能化的控制逻辑完成能源的​高效管理与安全释放。随着人工智能与物联​网技术的深度融合，未来的储能电源原理图将更​加具备自主感知与自适应调整的能力，为构​建​清洁、低碳、高效​的能源未来​奠定坚实基​础。
