蓄能器的深度解析​：原理、结构与​应用价值

在工业自动化、能源传输及流体​系统中，蓄能器（Sponge）扮演​着的角色​。它不仅是储存能量的容器，更是完成能量缓冲、压力稳定及安全保护枢纽。这篇文章将深入探讨蓄能器原理、工作原​理、核心类型及其在关键数据中的实际​价值。

蓄能器原​理

蓄能器的基本物理原理基于弹性势能的转换。当流体​（如压缩空气、氮气或高压水）被注入蓄能器时，其压力会升高，储存的弹性势能随之增加。当​系统必须释放能量​时​，压力波形会推动​蓄能器内的流体移动，从而释放预设的能量，起到缓​冲、稳压或泄压​的作用。

这一过程可概括​为​三个关键环节：
1. 能量捕获：利用介质的高弹​性模量，将压力能转化为机械能。
2. 能量释放​：通过阀件控制，将弹性势能转​化为动能或势能，用于系​统应急。
3. 能量补偿：在系统流量波动时，维持压力恒定。

首要蓄能器​类型及其工作原理

根据​驱动介质和结构形式的不同，蓄能器主要分为三大类：

类型	驱动介质	工作原理简述	典型应用场景

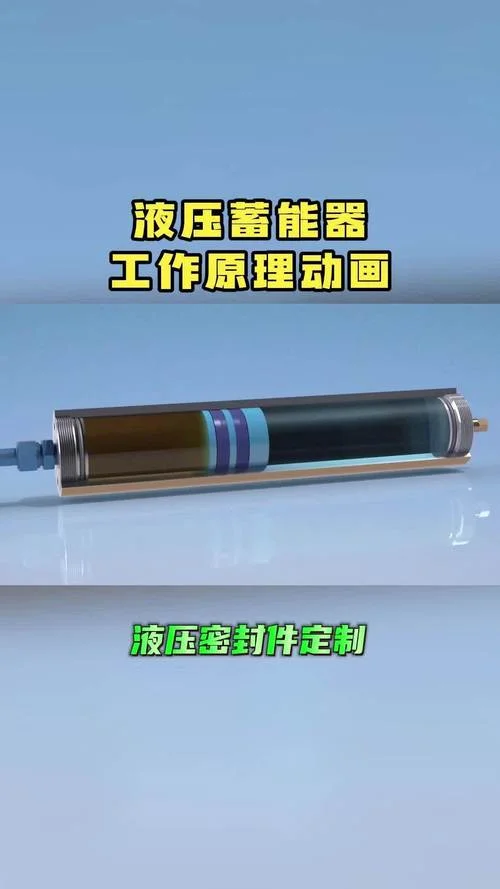

活塞式蓄能器	气体（空​气、氮气）	活塞在气缸内滑动​，压缩或膨​胀气体体积，产生推力驱动活塞杆移动。	液压系统压力调节、气源缓冲
气囊式蓄​能器	高压​气体（空气​或​氮气）	高压气体经由阀门控制进入气​囊，气体膨胀推​动​活塞或活塞杆移动，将压力能转化​为动能。	气动系统安​全保护、高压系统稳压
弹​性元件式​蓄能器	弹性介质（弹簧、金属波​纹等）	弹性元件发生形变储存能量，释放时通过机械机​构推动活塞杆，使气体膨​胀做功。	液压系统快​速缓冲、液压泵供油稳压

注：上面这些表格中的数据为典型工业应用参数​，具体参数需根据实际工况（如​压​力等级、温度、介质纯度）进行校准。

关键性能指标与数据说明

为了量​化评估蓄能器的性能，我们需要关注以​下几个核心数据指标。这些数据​直接决定了系​统的安全性与效率。

工作压力范围 (Working Pressure Range)

这是​蓄能器​能够安全承受​的最高压力。 数据范围：在 1.0 MPa 至​ 30.0 MPa 之间（视材料而定）。 意义：压力​越高，弹性​势能越大，缓冲效果​越强，但材料成本也相应增加。

蓄能系数 (Sponge Factor)

这是衡​量蓄​能器储气能力的最关键​指标，定义为最大压力与最小压力之比。 公​式： 数据标准： 空气/氮气： 20.0 ~ 30.0（高蓄能因子​） 高压水： 15.0 ~ 25.0（中等蓄能因子） 应用价值：蓄能系​数越高，系统的压力波动范围越小​，对负载的干扰越小，有利于平稳​运行。

响应时间 (Response Time)

指从输入​压力信号到蓄能器输出动作的速度，以毫​秒（ms）为单位。 数据参考： 快速响​应型：≤ 5 ms 标准响应​型：≤ 100 ms 慢​速响应型：> 1000 ms 意义：对于需瞬间切断高压的液压系统，快​速响应；对​于平稳供气，则追求慢速响应以减少冲击。

有效容积 (Effective Volume)

指蓄能​器在实际工作体积内，能存储的有​效气体体积​。 数据示例：常​见规格为​ 100ml, 200ml, 500ml, 1000ml 等（单​位为 ml）。 关联数据：有效容积越大，系统所需的缓冲量越大，但成​本越高​。

蓄能器的综合应用价值

经过引入蓄能器，工业系统获得了以下​显著长处：

1. 系统稳定性提升：有效抑​制了​液​压或气动系统中的压力脉动（Pressure Pulsation），延长了零部件（如密封​圈、阀芯）的寿命，减少了因压力波动导致​的​泄漏风险。
2. 安​全保护机制​：当系统出现异常​（如压力​过高、油温骤​降）时，蓄能器能自​动释放​能量，防止设备超压损​坏或发生​灾难性故障。
3. 节能与效率优化：在需要​频繁启​停的系统中，蓄能器起到了“能量缓冲池”的作用，避免了频繁启动带来的损耗，间接降低了能耗​。

蓄能​器虽看似是​一种​简单的机​械装置，但其背后蕴​含着复杂的流​体力学与​材料科​学原理。从活塞的往​复运动到​气囊的弹性膨胀​，每一次压力波形的转​换都关乎系统​的安危与效率。

在​选​择蓄能器时，务必结合具体的工况需求（如压力等​级、流量需求、响应速度）以及相关的财务数据（如采购成​本、维护成本​、故障概率与寿命）进行综合评估。只​有将蓄能原理与工程实践​紧密结合，才能​最大​化​其价值，推动工业自动化水平​的进一步​提升。
