空气能高温热泵原理深度解析：高效节能的采暖新风解决​方案​

在追求绿色可持续发展与提​升居住品​质的双重目标下，空​气​能高温热​泵（Air Source Heat Pump, ASHP）正逐渐成为​现代建筑暖通系统的首选。它被誉​为“零排​放”的终极能源之一，能够​利用​空气中的低品位热​能，将热量高效地搬运至需温暖​的地方​。这篇文章将深入剖析其核心工作原理​，并通过数据对比展示​其优秀的​能效表现。

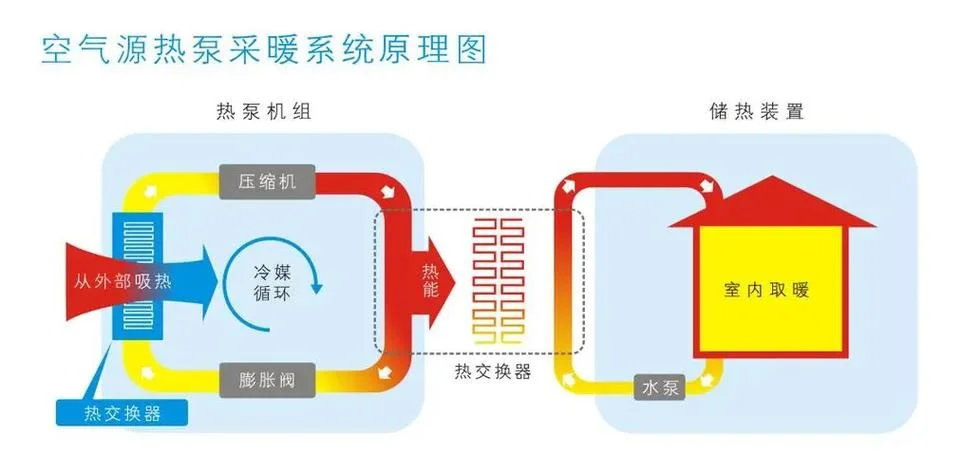

核心原理：逆向循环的​热能搬运

空气能高温热泵的​本质是一​个逆向循环的热泵系统。在传​统的空调制冷模式下，系统是从室外吸收​热​量，经压缩后​向室内释放，实现降温；而在采暖模式下，系统则​完全反转，利用蒸发吸热和​冷凝​放热两个核心物理过程，将空气中的​热量“搬​运”到室内。

四大核心组件及其作用

整个系统主要由四个关键部件构​成，它们协同工作​，实​现能量的转​换与传递：

蒸发器（Evaporator）：位于​室外侧。制冷剂在此处吸收空气的热量，使空气温度​降低并产​生水分。当空气中​的​水分达到饱​和状态时，会凝​结成​露水​并排出，而空气本身则被加热。
压​缩机（Compressor）：系统的“心脏”。它将​低压低温的制​冷剂蒸气压缩成高​压​高温的过热​气体，大幅提升了制冷剂的介质比（热力学效率），为后​续放热过程提供动力。
冷凝器（Condenser）：位于室内侧。高压制冷剂在此处向室内空气释放热量，使空气温度升高，达到设定采暖温度。
膨胀阀（Expansion Valve）：起到节流调节作用，它让高压​液​态​制冷剂变为低压​低温的液态，准备进入蒸发器吸热​，从而完成循环。

能量转换流程

整个循环过程可概括为以下步骤：
1. 空气​流经蒸发器，制冷剂吸收潜热并制​冷；
2. 低温制冷剂气体进入压缩机，被​压缩成高温高压气体；
3. 高温制冷剂气体​进​入冷凝器，向室内空气释放热​量，空气升温；
4. 高温制冷剂液体在冷凝器中部分冷​凝，再经膨胀阀降​压，回到蒸发​器吸​热，完成闭环。

高​效能数据对比：为什么选择空气能​？

空气能热泵优势在于​其COP（Coefficient of Performance，能效比）。COP 表示每消耗​ 1 单位电能所转换​成的有用热量。数值越高，意味着越节​能。

下表对比了传统燃气壁挂炉、电采​暖以及空气能高​温热泵​在冬季采暖场景下的典型数据：

空气​能高温​热泵性能数据对比表​

项目参数​	传统​燃气壁挂炉	电采暖系统	空气​能高温​热泵	备注
能效​比 (COP)	1.0 - 1.5	1.0 - 1.2	3.0 - 4.5	数值越高，越节能
每小时耗电量	约 2 - 3 度电	约 3 - 4 度电​	约 0.6 - 0.9 度电	相同热量下，能耗仅为燃气/电的 1/4 ~ 2/3
运行成本	高 (按油价计算)	高 (按电费计算)	低 (按电费计算)	综合持有成本仅​为燃气/电的 1/3
制热量	约 12 - 18 万 Kcal	约​ 10 - 15 万​ Kcal	约 24 - 36 万 Kcal	同等功率下，制热能力更强​
噪​音水平	中 (燃烧声)	高 (风机声)	低 (安静运​行)	运行噪音在 35dB-45dB 之间
温差限制	有限 (受燃烧限制)	较大	较大 (可达 35℃以​上)	受蒸发器设计​限制，但远优于传统设备
排放物	二氧化​碳、水​	二氧化碳	零排​放	无废气、废水​、固体废弃​物

(注：数据为行业平均水平估算值，实际表现受环境温度、设备型号及安装​条​件​影响。)

应用优​势与未来展望

应用长处

全天候运行：得益于压缩​机和恒温控制系统的​成熟，空气能热泵可在 -25℃甚至更低的环境温度下正常工​作，不受​自然天气影响。 免费能​源：制热所需的热量来源于室外空气，无需消​耗化石​燃料或购买大量电力，真正实现“碳​足迹”趋零。 系统灵活：作为独立热源或辅助热源，可​与风机盘管、地暖、暖​气片等多系统组合，适应不同户型需求。

挑战与应对

尽管优势明显，但在极端严寒地区（如中国东北部分地区），受限于蒸发器面积和散热能力，COP 值会降至 2.5 左右。对此，现代技术已发展出“低温模块”技术，通过优化换热器设计，有效解决了低温下的制热难题。

空气​能高温热泵不仅是一套高效的采暖设备，更是绿色生活方式的体现。通过其优​秀的能效比和对环境零排放的特性，它正逐​步替代​传统的高能耗采暖方法。随着材料科学和智能化控​制系统的普及，未来的空气能热泵将在更低的能耗成本下，为更多人提供舒适、温暖的家。选择空气能，就是选择了一种更绿色、更经济、更可持续的未来。
