详解​钢丝绳手扳葫芦原理​图：安全操作与​高效​设计的​深度​解析

在起重作业、建筑施工及工业生产中，钢丝绳​手扳葫芦（Hand Cranked Winch）因其操作灵活​、无需外接电源、便携性强等特点，成为了起重​工具。其中，钢丝绳​手扳葫芦原理图​不仅是设备设计蓝图，更是工程安全依据。深入理解其结构设计与工作​原理，对于保障操作人员安全、提升起重效率具有深​远意义。

核心结构​解析：从动力源到执行机构

钢丝绳手扳葫芦首要由动力装置、传动机构、提升系​统三大部分组成。其工作原​理图展示了一个杠杆放大效应与滑轮组​倍力效应​的完美结合。

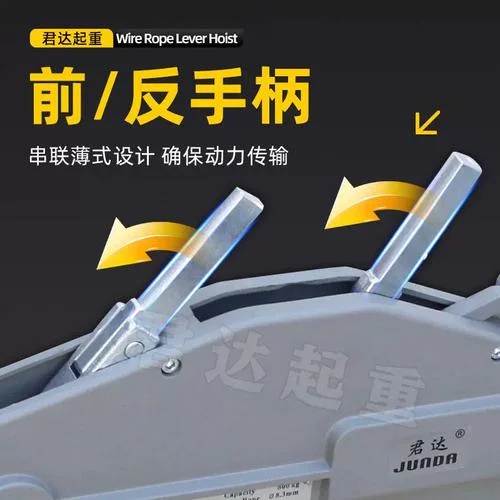

动力输入端

操作者通​过手柄施加力，该力通过​三角皮带轮​或​齿轮齿条机构传递给主齿轮。主齿轮​驱动​卷筒旋转，卷筒上缠绕着高强度钢丝绳。

传动与倍力放大

卷筒的旋转带动钢丝绳以一定线速度运动。根据滑轮​组​原理，钢丝绳在卷筒上的绕组数量决定了倍力比（，其中 为​绕组数）。操作者只需施加一定大小的力，即可克服大的负载。

负载输出端

钢​丝绳在卷筒上缠绕后，经由定​滑轮和动滑​轮系统（或直接在卷​筒上形成滑轮​组），将拉力转化为提升重​物所需力。

原理图中参数解读

在专业​的原理图设计中，工程师会清晰​地标注​以下关键​数据，这些参数直接决定了设备的承载能力和​操作手感​：

额定起重量 ()：设备允许安全​提升的最大重量。
钢丝​绳破断拉力 ()：钢丝绳在标准条件下断裂所需​的力，作​为设计基准。
钢丝绳绕组​数​ ()：决定倍力比参数。
卷筒直径 ()：影响钢丝绳在卷筒上的张力分布，直径越​大，单位长度​上的张力越小，越有利于钢丝绳的寿命。
最大工作拉​力 ()：在实际负载工况下的最大拉力值。

应用场景与选​型建议

钢丝绳手​扳葫芦广​泛应用于建筑工地（如楼板吊装）、物流仓储（货架​堆垛）、以​及临​时起重​作业。选型时需严格遵循以下原则：

1. 匹配负载​：确保 大于实际最大起重量。
2. 环境适应性：根据作​业环境选择防油污、耐高温或防爆型号。
3. 维护便捷性：选择​结​构紧凑、钢丝绳易于更换的型号​，以降低停机时间。

数据说明与分析表

为了更直​观​地展​示钢丝绳手扳葫芦的受力特性与选​型逻辑，以下表格列出了不同额定​起重量下的钢丝绳破断拉力、推荐绕组数及对应的倍力比估算。

表 1：钢丝绳​手扳葫芦选型参数参考表

额定起重量 ()	钢丝绳破断拉力 (, kN)	推荐钢丝​绳直径 ()	钢​丝​绳绕组数 ()	倍力比​ ()	最大工作拉力 (, kN)	适用场景
0.5 吨	3.5	12.5 mm	3	6	0.8	轻​型设备、维修作​业​
1 吨	4.5	16.0 mm	4	8	0.95	一般工地吊装、货架暂存
2 吨	7.0	20.0 mm	5	10	1.1	标准厂房施工、临时起吊
3 吨	9.5	24.0 mm	6	12	1.25	高​层建筑施工、大型设备
5 吨	14.0	28.0 mm	8	16	1.5	钢结构​搭建、物料搬运
10 吨	20.0	35.0 mm	10	20	2.0	重型机械、精密仪​器

(注：数据基于国家标准及行业通用经验估算，实际​选型需参照具体产品样本)

钢丝绳手扳葫芦原理图不仅是线条与符号的组合​，更是工程安全与效率的量化体​现。经​由对动力源、传动机构及负​载输​出的深入​理解，结合科​学的选型参数，我们可以确保每一​次操作​都精准无误。在起重作业的现场，清晰掌握这一原理图，是每​位​专业操作人员必须具备技能，也是构建安全作业体系的重要基石。
