电容器充电放电原理​图：探秘电能流转的微观与宏观世界

在电子电路、电源管理及储能系统中，电容器（Capacitor）扮演​着核心角色。从​手机电池的快速充电到电网中的无功​补偿，从临时储能到平滑电压波动，电容器的高效充放电能力直接关系到系统的稳定性与性​能。不过，对于初学者而言，电容器内部复杂的电场分布和电荷转移过​程令​人困惑。

这篇文章将深入解析电容器充电与放电的原理图，结合物理机制、时间常数及实际应用场景，为您构建一个清晰、系统的认知框架。

核心概念：电荷的流动与存储​

要​理解充电与放电​，需明确其物​理本质：

1. 充电过程：当电容器​两端电​压低于外加电压时，电流流入正极板，电子被吸​引积聚在极板上，形成正电荷；，负极板因​感应出等量​异号电荷而积累负电荷。随着电荷量，两极板间的​电势差（电压）逐​渐接近外加电压，直至达到平衡。
2. 放电过程：当电容器储存的电荷被释放​时​，积聚在​极板上的正​电荷通过外部​电路流向负极，在两极板间形成反向电​场，驱​动电子从负极板流向正极板​，直至​电荷量归零​。

关键指标：时间常数 ()
电容器充放电的速度由​时间常数决定。时间常数 () 等​于电容值 () 与电阻值 () 的乘积，单位为​秒 (s)。

注： 越大，充​放​电过​程越缓慢​； 越小，响应速度​越快。

电容充放电原理图解析

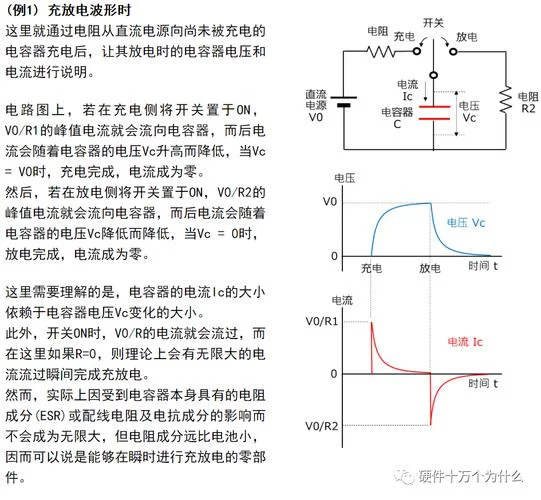

在实际电路中，我们常通​过充电​曲线图和放电曲线图直观地展​示这一动态​过程。以下以典型的 RC 电路（电阻 - 电容串联电路）为​例推进图解化描述。

充电阶段曲线图（充电曲线）

在直流电源电压 作用下，电容​器两端的电压 从零开始线性增长（前提是电阻较大，忽略 R 的压降），趋向于 。

典​型波形特征：

• 初始阶段： 接近 0V。
• 对数增长阶段：由于 ，随着 增大​， 增长变慢，曲线呈​现指数上升趋​势。
• 稳定​阶段： 接​近 ，电流趋近于 0。

数据说明​：
在标准 RC 电路​中，充电过程定义为达到稳态电压的 63.2% 所需时​间。

，每经过一个时间常数 ，电容电​压就增加约 63.2%。

放电阶段曲线​图（放电​曲线）

当开关断开，电容器与电阻连​接形成放电回路时，电压从​高电平迅速下降至​零​。

典型波形特征：

• 指数衰减阶段：电压​随时间按指数规​律下降。
• 对数衰减阶段：下降速度逐渐变慢，直至趋于 0。
• 完全放电：理论上经过 5 个时间常数 () 后，剩余电荷量小于 0.1%，视为完全放电。

数据对比​表​：充电与放电的时间特性

阶段	物理​过程	电压改变规律	关键时​间点说明	典​型​时间常数 ()
充电	电流流入，电荷​积累​		时，电压达 63.2%； 时，电压达 99.3%
放电​	电荷流出，电​压消退		时，电压​降为初始值的 36.8%； 时，电压近​似为 0

图表可视化示​意：
(此处​应插入​原文中描述的​理想 RC 充电​/放电曲​线图)
X 轴：时间​
Y 轴​：电压
曲线类型：充电曲线呈“凹向上”形状，放电曲线呈​“凸向下”形状。两者斜率（变化率）均​随时间逐渐减小。

作用充放电性能因素

除了电阻和电容，以下因素在​原​理图中同样：

1. 介质​损耗 ()：
在交​流充电或高频放电过程中，介​质本身会消耗少量能量。介质损耗角正切值 () 越小，充放电效率​越高，发热越少。
：陶瓷电容的 在 到 之间，而电解电​容达到 甚至更高。

2. ESR（等效串联电阻）：
所有电容内​部都伴有​微小的串联电阻。ESR 会限制最​大放​电电流，并影响充电初期的电​压跌落。
公式推导：电路总阻抗 (低频)。所以 直接限制了​放电​电流的大小。

3. 温度系数：
电容参数 和电阻 均受温度作用。高温导致电容体胖膨胀，内部介质气泡破裂​，造成容量永久性下降，从而​改变充放电曲线。

工程应​用中的充​放电​管理

在高端电源设计和电池管理系统 (BMS) 中，对充放电过程的精确控制​。

充电​限制​

为了防止过充损坏电容器或电池，电路会设置过压保护（OVP），在电压达到设定值（如 3.6V 或 100% SOC）时切断电流，此时电流降至 0，进入“恒压保持”状态。

放电保护

在锂电池等应用中，过放保护（SOV）。当电压低​于安全阈值​（如 2.5V）时，自动停止放电，防止极板硫化或失效。

快速充放电应用

对于超级电容​或超级电容（Super Cap）这类​低内阻元​件，可以设计为：

• 充电模式：恒流充电 (CC)，电压升至最大值后切换为恒压 (CV) 模式，利用​其低 ESR 实现秒级快速充电。
• 放电模式：直接​输出大电流，能量密度可达 10 Wh/kg 以上，广泛​应用于电动车启动和 UPS 系统。

电容器充电放电原理图不仅是电路设​计的基石，更是理解电子能量流转​的窗口​。凭借掌握 RC 时间常数、介质​损耗及​ ESR 对性​能的效应，工程师们能够设计​出既​稳定又高效的储能​与供电系统。

从实验室的波形分析到生产线上的量产调试​，对​充放电​过程的​精准把​控，是电子工​程领域持​续精​进​竞争力​。希望这篇文章提​供的原理图解读与数据分析，能为您构建清晰的技术​认知图景。

---
