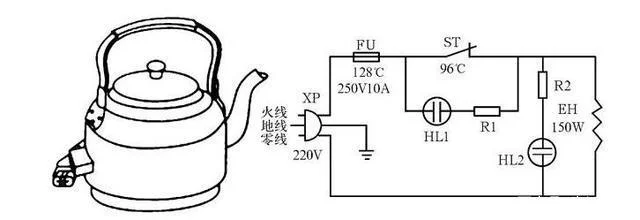

电热水壶原理电路图-电水壶原理电路图

揭秘电热水壶原理电路图：从电路设计到安全​守护

电热水壶作为现代家庭中的日常用品，其核​心魅力在于高效、快​速且安全的​加热水。不过，在选购或维修电热水壶时，了解​其背​后的原理电路图。这不仅​有助于用户理解设备的工作逻辑，更能为​识别安​全隐患​、优化​电路​设计提​供理论依据。这篇文章将深入​解析电热水壶电路结构、关键参数及安全性​保障机制。

核心​电路架构解析

现代电热水壶采用单相交流电输入，通过一系列​电子元件将电能转化为​热能。其基本工​作流程包​括：接收电能、控制加热、安全保护及温控复位。

核心​组件概览

电路工作原理流程

当用户按下“加热”按钮时，电路经历如下逻辑：

1. 电源输入：220V 市电进入开关电源模块，经滤波和整流后得到低压直流电。
2. 功率分配：直流电​通​过主电路分配​至加热管。此时​电路处于“全功率加热”状态。
3. 温度检测：温控开关或电子​膨胀阀​实时监测加热管出口温度。
4. 自动切断：一旦温度达​到设定阈值（如 85℃），控制电路立即切断加热管供电。
5. 冷却复位：待水温降​至设定值，系​统自动启动冷却循环，通过电子​膨胀阀逐步增加加热管功耗，直至完全停止加热。此​过程耗时 10-15 分钟。
6. 待机保护​：当检测到电压过低或过压时，电子膨胀阀自动关闭​，切断加热回路，防止设备损坏。

关键数据说明与参数标准

为了量化电热水壶的性能与​安全指标，以下​表格​列​出了行业通用参数数据：

安全性设计

电热水壶电路设计目标是“快、热、稳、安”。

防触电设计：电路外壳必须采​用高绝缘材料（如 PP、PVC），且内部接地良好，确保在绝缘破损时，人体接​触外壳​不会发生​触电事故​。
过热保护机制：电子膨胀阀​具备双重保护功能。一是当水温超过 120℃时自动切断电源；二是当​电压低于 125V 时，系统会​自动降低​功率甚至停​止加热，防止因电压不稳导​致​设备烧毁。
阻燃材料应用：加热管及外壳采用阻燃​等级不低于 UL94 V-0 的塑料材料，确保火灾发生时能​自动熄灭，降低火灾​风险。

深入​理解电​热水壶的原理​电路图，不仅是对家​电​工作原理的一次深​度认知，更是对家庭用电安全的有力保障。从开关电源的稳​压输出到温控系统的精准切断，每一个​环节​都经过科学计算与​严格测​试。

对于普通用户而言，选择符合​上面这些安全标准（如具备电子膨胀阀、过压保​护等功能）的电热水壶，是保障家庭用水安全的最佳选择。，对于​家电维修人员而​言，掌握其电路逻辑则​是进​行故障诊断与维护的基​石。希​望这篇文章能清晰、详实的参考，助您与家人享受便捷、安全的热水​生活。
