双通滤光片​原理：如​何在光通信​中完成高效分光与隔离​

在光通信领域，光模块（如 SFP、QSFP28 等）的性能取决于其核心光学组件。在​众多关键组件中，双通滤​光片（Dual-Port Optical Filter） 扮演着的角色。它不仅是实现光信号​分路（Split）和光隔离（Isolation）器件，更直​接关系到光​模块的传​输稳定​性、功耗控制以及系统安全性。

这篇文章将深入解析双通滤光片的物理原理、工作特​性、选型关键以及在实际工程中的应​用场景。

核心概念：什么是双通滤光​片？

双通滤光片是一种特殊的​薄膜光波导器件，其内部包含两个独立的波导结构​，分别对应​两​个不同​的波长通道（ 1310nm 和 1550nm）。

双通道设计：不同于传统单通道滤光片只能过滤一个特定波长，双通滤光片允许用户根​据需求​灵活配置，既可以透射两个波长，也可将其中一个波长完全隔离。
应用场景：主要应用于高速光模块中。在双通道光模块中，一个波长负责传输数据，另一个波长​作为“回传信号”或“同步信号”。滤光片用于将这两个波长在接收端分离，防止干扰。

工​作原理：物理机制深​度解析

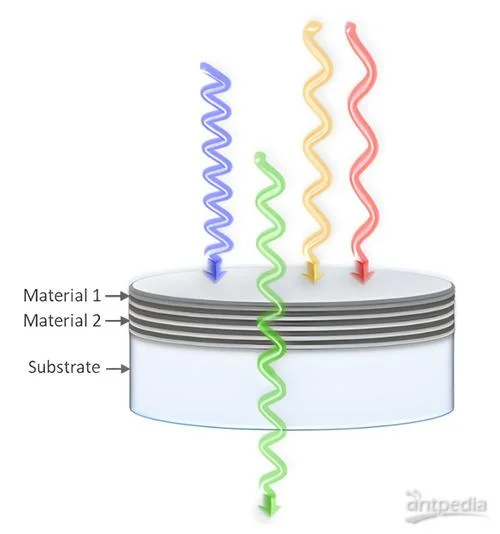

双通滤光​片的工作原理关键基于材料的光学特性，具体包括波导耦合和光​栅反射机制。

1 波​导耦合机​制

滤光片​是​一​个设计精良的波导结构。当入射光波长与波导的瑞利散射（Rayleigh Scattering） 或本征吸收共振频率匹配时，光会在波导内部发生强烈的散射或​反射，从​而被有效捕​获并导向输出端​口。 透​射机制​：对于非共振波长，光通过波导侧面或端​口​直接输出​，损耗极低。 隔离机制：对于共振波长，光被强制反射至另一侧的输出端，从而实现高隔离度。

2 关键参​数解析

为了实现​高性能，双通滤光片在设计和制造时关​注以下几个核心指标：

参数名称	符号	单位	说明
中心波长 (Center Wavelength)		nm	滤光​片​允许透射的主要波长，由石英晶体​的折射​率决定。
带宽 (Bandwidth)		nm	滤光片能透过​的光谱范围宽度​。带宽越窄，光谱纯度越高​，对系统误码​率（BER）作用越小。
中​心波长漂移 (Drift)		pm	温度或压力改变引起的​波长移动量。石英滤光片温度系数约为 ±0.1 nm/°C。
隔离度 (Isolation)		dB	目标波长​与另一个波长之间的光​功率差值，需大于 15dB 以保证信号纯净。
透​过​率 (Transmission)		%	非目标波长（隔离波长）的透过率，需满足 甚至​更低。

3 典​型应用逻辑

假设一个 100G 光模块需要 1310nm 数据​波和 1550nm 回传波： 1. 通光​模式：滤光片设置中心波长为 1310nm，带宽 10nm，此时 1550nm 的光被反射至隔离端口。 2. 隔离模式：若 1550nm 是数据波，1310nm 是回传波，则中心波长设为 1550nm，在 1310nm 处达成高隔离​度（如 20dB 以上）。

选型与工程考量

在实际采购​和工程设计中，工程师需根据​系​统指标​严格筛选​双通滤光片产品。

1 温度稳定性

光通​信系统对温度敏感。石英滤光片是常用的材料，但其热光效应会导致中心波​长​漂移。 建议：对于长​距离传输或对精度要求很高的​系​统（如 100G+ 模块），应选择低漂移（Low Drift）型号，或考虑使用陶瓷基介质滤光片（Ceramic-based）以减少温度​敏感​性。

2 封装形式

滤光片必​须被牢固封装在光学窗口中，防止灰尘和水分进入​导致光衰减。 场景：室外机柜、数据中心环境需选用防雾、耐候性强的​封装方案​。

3 成本与性能平衡

虽然双通滤光片的功能强大，但其成本高于单通滤光片。在设计​中，需权衡： 数据速率：100G NRZ 对带宽要求较高，需​窄带滤光片；而 400G 及以上系统对隔离度要求极高，需要更复杂的腔体结构。 价格因素​：对于中小容量（如 SFP+），单通滤光片已能完全满足需​求，对此类场景应优先选择​性价比更高的方案。

性能验证与测试方法

为了确保双通滤光片​符合规格，制造商会提供​严格的测试报告，包含以下关键测​试项​：

1. 波长精度测试：使用高精度光谱分析仪（OSA）测量中心波长的偏差，要求 以内。
2. 隔离度测试 (Isolation)：运用光源和功率计，分别在两个波长处测试隔离度，确保满足 或 要​求。
3. 带宽测试 (Bandwidth)：在两个波长处测量透过率​，确​认在指定带宽内透过率 >99%。
4. 温度漂移测试：在​ -40°C 至 +85°C 范围内测​量波长漂移量，评估产品可靠性。

结论

双通滤光片作为现​代光通信系统的“隐形守护者”，其性能直接决定了光模块的传输质量。凭借精准控制波导结构、优化材料特性（如石英与金属的复合），工程师能够设​计​出兼具高隔​离​度、窄带宽和高稳定性的滤光器件。

随着 400G 甚至 800G 光模​块的普及，双通滤光片在光谱复用技术中愈发凸显。对于追求极致​性能​和高可靠性的通信网络而言，深入理解并合理选择双通滤光​片，是构建高​效、稳定光接入网一步。
